    贵州十一选5一定牛:Power Integrations发布效率达98.5%的高压BLDC电机驱动器

    2018-11-14来源: 贵州11选5预测号码 贵州11选5预测号码 关键字:Power Integrations

    贵州11选5预测号码 www.v6uo.net 集成半桥电路的家电用电机驱动器可省去散热片,大幅缩减软件认证时间及成本

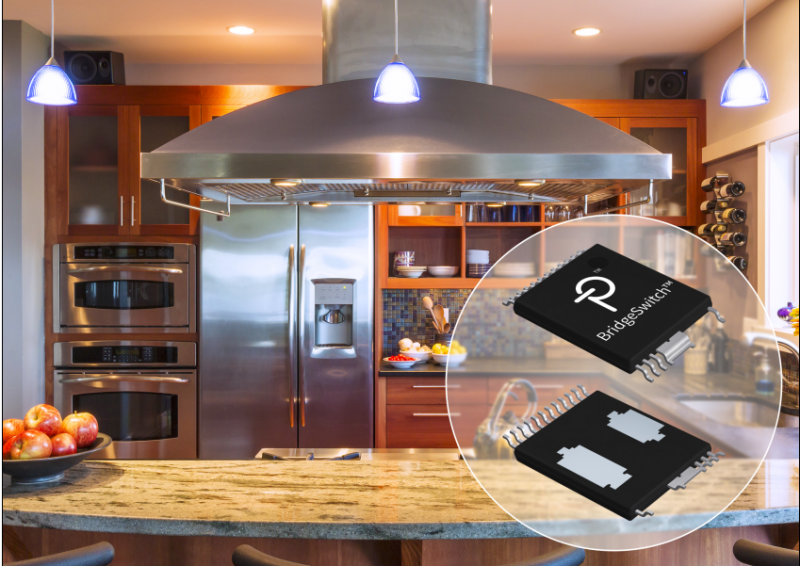

    深耕于高压集成电路高能效电源转换领域的知名公司Power Integrations公司(纳斯达克股票代号POWI)今日发布BridgeSwitch?集成半桥电路(IHB)的电机驱动器IC产品系列。BridgeSwitch IC内部集成了两个性能加强的FREDFET(具有快恢复外延型二极管的场效应晶体管)分别用于半桥电路的上管和下管,且具有无损耗的电流检测功能,可使300 W以内的无刷直流(BLDC)电机驱动器应用中的逆变器转换效率达到98.5%。IHB驱动器所提供的优异效率和分布式散热方法可省去散热片,有助于降低系统成本和重量。由于具有集成无损耗电流检测、总线电压检测和系统级过温检测等特性,因此该器件系列非常适合家电中的BLDC电机驱动应用。BridgeSwitch器件适合冰箱压缩机、暖通空调系统风扇以及其他家用和轻型商用泵、风扇和风机。







    BridgeSwitch IC中所使用的600 V FREDFET集成了快速超软恢复体二极管。这有助于大幅降低开关损耗和减少噪声的产生,从而简化系统级EMC设计。这款新的高压自供电半桥电机驱动器IC还具有内置的器件?;ず拖低臣嗖馓匦?,同时具备一个可靠的单线接口用以进行工作状态的更新,在电机微处理器和多达三个BridgeSwitch器件之间进行通信。每个BridgeSwitch器件的上管和下管限流点都可以单独进行设定,这样无需微处理器及相关外围电路在电机绕组开路或短路情况下提供整个系统的?;?。集成的无损耗电流监测特性可提供基于硬件的电机故障?;?,有助于简化电机故障?;せ?,从而满足IEC60335-1和IEC60730-1要求。



    高级产品营销经理Cristian Ionescu-Catrina表示:“我们重新审视了迅猛增长的BLDC市场所面临的挑战,以及全球范围内日益严格的节能标准和法规,于是推出了既可实现能源和空间节省,又能精简BOM的创新解决方案。新方案不仅能轻松符合安全标准,还能简化电路和缩短开发时间?!?/p>



    新器件的其他特性包括高达20 kHz的PWM工作频率,同时还提供反映精确、实时FREDFET漏极电流大小的小信号输出,其幅值与电机绕组的正向电流成镜像关系。其安全特性包括两级器件过温检测、下管和上管逐周期电流限流以及直流总线过压和欠压?;ぜ氨ǜ?。新器件可兼容所有常见的控制算法 – 磁场定向控制(FOC)、正弦控制以及提供有传感器和无传感器检测的梯形控制算法,关于这三种控制模式请参见参考设计DER-654、DER-653和DER-749。BridgeSwitch采用薄型表面贴装式InSOP-24C封装,其爬电距离大于3.2 mm,可通过两个裸焊盘实现使用PCB进行散热。










    关键字:Power Integrations

    编辑:muyan 引用地址://www.v6uo.net/dygl/2018/ic-news111428785.html
